技术分享 | 欧感荷载箱长螺旋桩实施自平衡检测技术介绍

时间:2020-07-06 来源:欧感科技 点击:0

长螺旋钻孔灌注桩是采用长螺旋钻机钻孔成型至设计标高, 利用砼输送泵将砼从钻杆底部压出, 边压灌边提钻至成桩, 随后利用振动装置将钢筋笼插入桩体形成钢筋砼桩。与其他桩相比,长螺旋桩桩身质量好、有明显经济和工期优势。本次推送主要对我公司荷载箱参与长螺旋桩的自平衡检测相关案例一览,并对该项技术进行简要介绍。


  欧感荷载箱长螺旋桩实施案例


1

重庆渝富·滨江首岸三期工程







该项目为位于重庆市沙坪坝区的一大商住区工程,欧感荷载箱为该项目中3根试桩提供自平衡法检测。项目于2020年5月安装检测完成。


2

山东省鲁南地址科技创新中心





该项目为位于济宁市兖州区的山东省鲁南地质科技创新中心建设工程,项目拟建设1栋地上12层、地下一层的单体建筑,总建筑面积2.2万平方米。欧感荷载箱为该项目中3根试桩提供自平衡法检测。项目于2020年4月检测完成。


3

重庆黔江新华中学校综合楼工程







该项目为位于重庆市城东街道的学校建设工程,预计建设一幢六层高的教学综合楼和一幢五层高的实验楼,建筑面积9883平方米 。欧感荷载箱为该项目中3根工程桩提供自平衡法检测。项目于2020年5月实施检测完成。


 长螺旋钻孔桩介绍


1

长螺旋钻孔压灌桩使用范围

(1)适用于建(构)筑物基础桩、基坑、深井支护的支护桩,且适用于地下水位以下施工。

(2)适用于填土层、粘土层、淤泥土层、粉土层、砂土层,亦适用于有地下水的各类土层情况,也可在软土层、流沙层等不良地质条件下成桩。

2

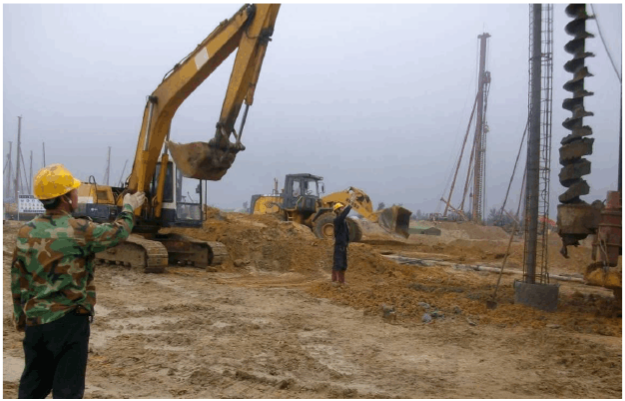

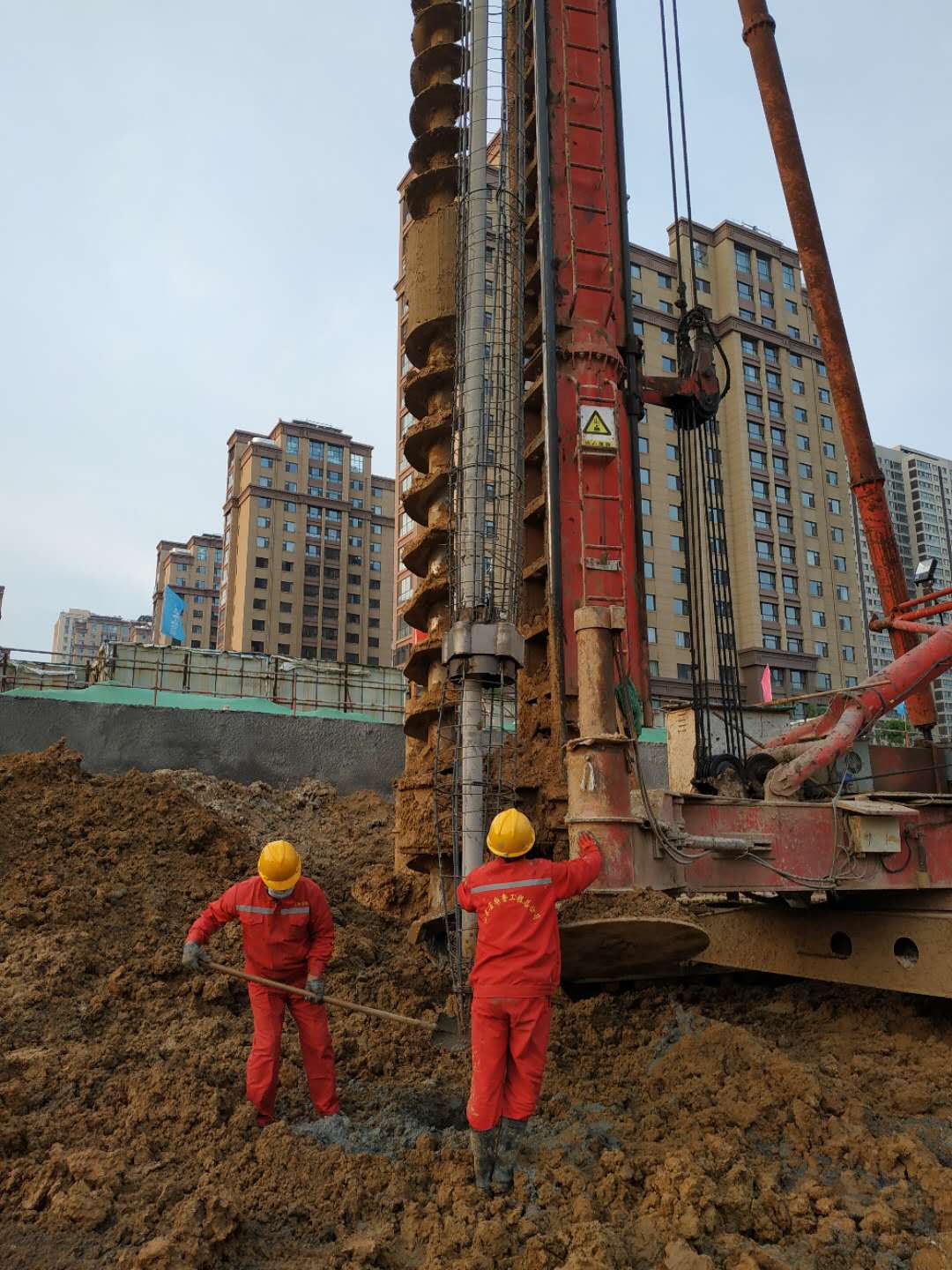

施工机械



3

适用范围



桩径范围:400-1000mm,最大成孔深度可达36米。


4

施工工艺



准备工作——放线定位——桩基就位——开挖到设计标高——灌注混凝土提钻——下放钢筋笼——振捣钢筋笼下笼——桩基测试



5

钢筋笼制作

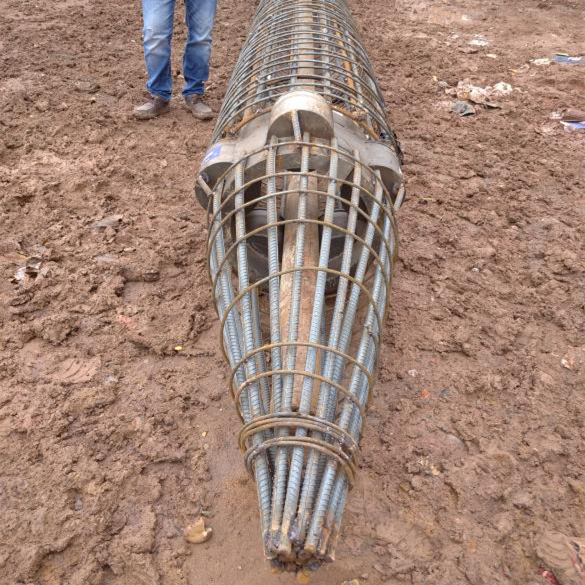

钢筋笼在按设计制作完成后,应将端头钢筋弯向中心,做成一个尖锥状,并对尖锥做一定的焊接加固处理(由于下钢筋笼时振动锤要给钢筋笼一定的冲击力,所以需要保证钢筋笼底端的结构强度,使钢筋笼能完好的下至孔底)。



6

长螺旋桩下笼

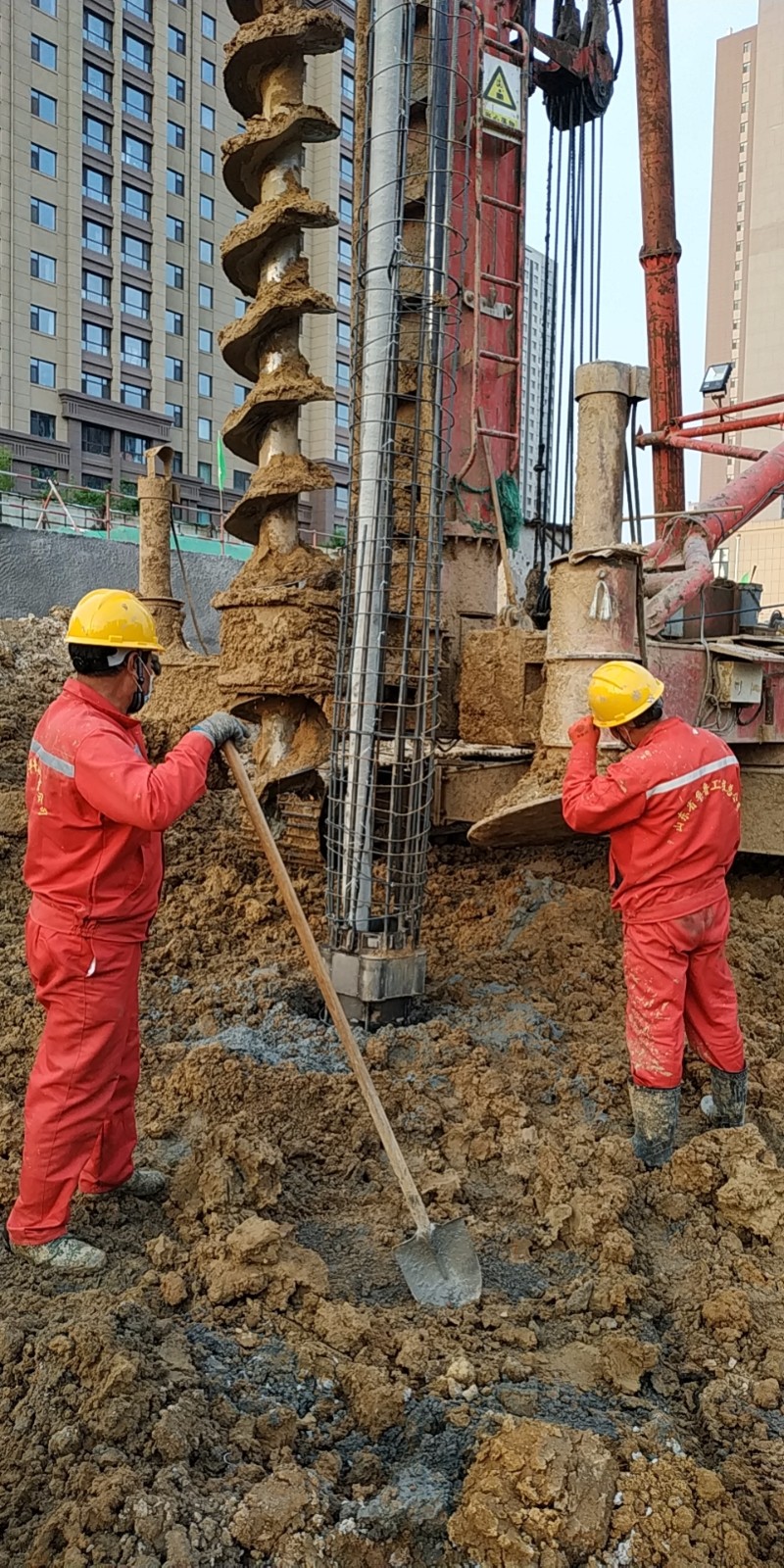

方式一:钢筋笼制作完成后,待要进行插钢筋笼下笼作业之前将振动锤的振杆插入钢筋笼,并与振动锤连接好。吊车吊钩钩住振动锤,将振动锤和钢筋笼一同吊起,成竖直状态。然后下放钢筋笼与振动锤,慢慢将钢筋笼沉入混凝土中,达到设计标高后即可拔出振动锤。


01


方式二:钢筋笼与振动锤连接好。吊车吊钩钩住振动锤,将振动锤和钢筋笼一同吊起,成竖直状态。然后下放钢筋笼,振动锤慢慢将钢筋笼沉入混凝土中,达到设计标高即可。



7

长螺旋桩施工注意事项



(1)对粗骨料的粒径、混凝土的配比和坍落度进行控制,使其符合要求现场塌落度测试,坍落度应控制在18Omm~220mm之间。

(2)灌注时,管路弯曲不宜过大,每次拆卸都必须对导管进行彻底清洗。

(3)当室外温度高于30℃时,宜在输送泵管上覆盖隔热材料,每隔一段时间应洒水降温。



长螺旋钻孔桩自平衡应用


1

荷载箱结构设计

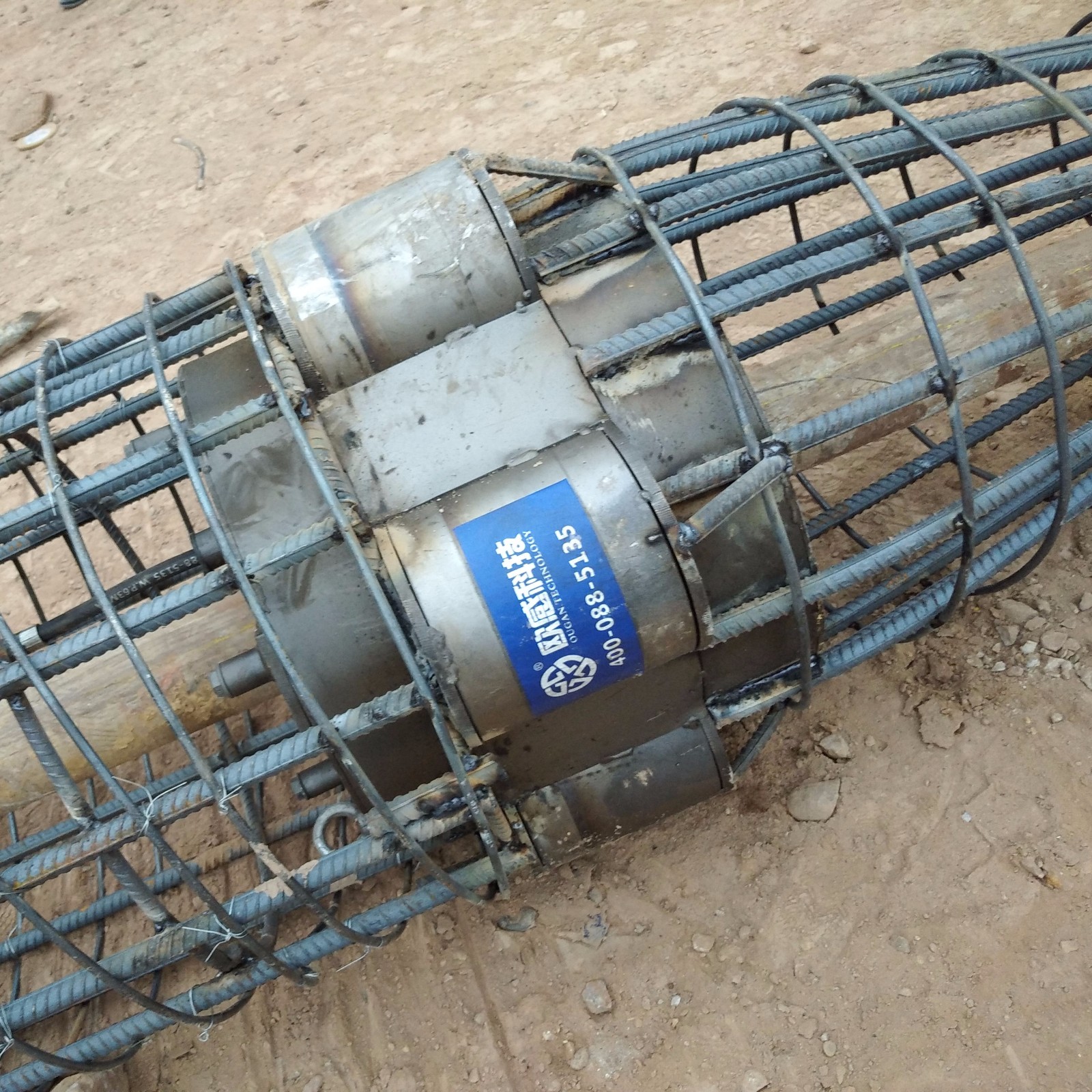

1)长螺旋桩施工最大的困难点就是下钢筋笼,因此在实施自平衡方法中荷载箱结构除了保证质量还必须能顺利下笼,因此欧感公司针对此项目情况设计了环带式结构,利于钢筋笼下笼。

(2)长螺旋桩大部分桩桩径小吨位大,下笼过程中还需要穿设振动杆(振动杆最小尺寸160mm),针对该类桩型,设计了增力型荷载箱,能保证满足发力和通孔要求。



2

经验建议



1)选择振动杆+振动器配合的下笼方式,实施自平衡成功率更高;

(2)混凝土灌注完成后3分钟内开始插入钢筋笼(减少时间差,降低下笼难度);

(3)混凝土塌落度:最好控制在210mm;

(4)钢筋笼起吊用汽车吊,且多点起吊,保证荷载箱位置不受弯矩破坏;

(5)荷载箱埋设位置不低于1米,因为钢筋笼底端需设置锥头。
